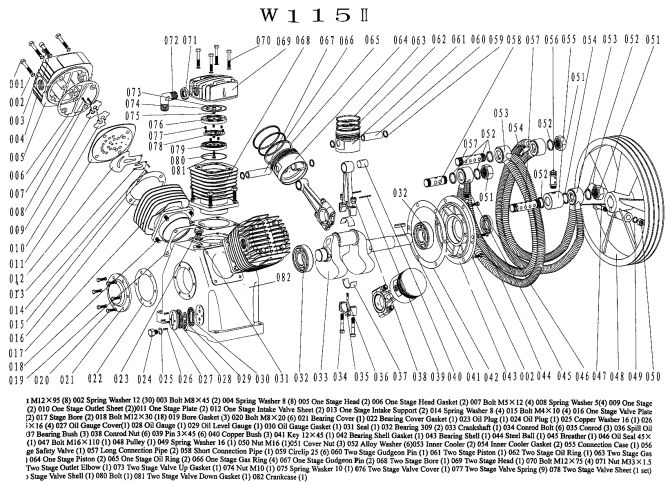

Деталировка компрессорной головки W115-16 (16 бар)

Деталировка компрессорной головки W115-16 (16 бар)

Внимание. Отличия узла насоса W115 I – 6 бар от узла насоса W115 II (10 бар) заключаются в следующем:

1. Узел насоса W115 I – одноступенчатый.
2. Все три цилиндра и поршневые группы на узле насоса W115 I соответствует цилиндрам и поршневым группам узла насоса W115 II , первой ступени сжатия.
3. Все цилиндры в узле насоса W115 I соединены параллельно.
4. Корпус воздушного фильтра насоса W115 I отличается от корпуса фильтра насоса W115 II

При заказе запасных частей к узлу насоса W115 I просим обратить на это внимание.
Болт М12*95
Шайба 12
Болт М8*45
Шайба 8
Головка цилиндра НД
Прокладка головки цилиндра НД
Болт М5*12
Шайба 5
Ограничитель клапана НД
Выпускная пластина клапана НД
Клапанная плита НД
Впускная пластина клапана НД
Крепление впускной пластины НД
Шайба 8
Болт М4*10
Прокладка клапанной плиты НД
Цилиндр НД
Болт М12*30
Прокладка цилиндра НД
Болт М8*20
Крышка подшипника
Прокладка крышки подшипника
Масленая пробка
Масленая пробка
Уплотнительное кольцо 16
Болт М5*16
Фланец маслоуказателя
Маслоуказатель
Уровень маслоуказателя
Прокладка маслоуказателя
Прокладка резиновая (кольцо)
Подшипник 309
Коленвал
Болт шатуна
Шатун
Штифт
Вкладыш
Гайка шатуна
Шпилька (Палец 3*45)
Втулка
Шпонка 12*45
Прокладка крышки подшипника
Крышка подшипника
Шарик
Сапун
Манжета 45*70*12
Болт М16*110
Шкив
Шайба 16
Гайка М16
Гайка
Шайба
Воздухопровод
Прокладка воздухопровода
Переходник
Клапан предохранительный НД
Штуцер
Штуцер
Стопорное кольцо 25
Палец поршня ВД (16 бар)
Поршень ВД (16 бар)
Маслосъемное кольцо ВД (16 бар)
Компрессионное кольцо ВД (16 бар)
Поршень НД
Маслосъемное кольцо НД
Компрессионное кольцо НД
Палец поршня НД
Цилиндр ВД (16 бар)
Головка цилиндра ВД
Болт М12*75
Гайка М33*1,5
Угольник
Верхняя прокладка клапанной плиты ВД
Гайка М10
Пружина 10
Крышка клапанной плиты
Пружина клапанной плиты ВД
Пластина клапанной плиты ВД
Корпус клапанной плиты ВД
Болт
Нижняя прокладка клапанной плиты ВД
Картер
Патрон воздушного фильтра V90 W95II W115II
